MD4000

主な特徴
  • 電源スイッチに連動するACアウトレットを装備
  •  サーキットプロテクタA系統出力(連動 5個、非連動(フロント) 1個)
  •  サーキットプロテクタB系統出力(連動 5個、オーディオ 1個、非連動(リア) 1個)
  • サーキットプロテクタ及びリレーは両切り
  • 最大50A(A系統、B系統各25A)までの機器を接続可能
  • 背面の出力端子部にアース付3P抜け止めACアウトレットを採用
  • 前面パネル(非連動)にアース端子付ACアウトレットを1個装備
  • 非常放送時(EMG入力端子を解放)、本機に接続した機器への電源供給を遮断
  • リモート端子のカスケード接続により、本機複数台を一括して電源コントロール可能
  • A、B系統間のタイムディレイ機能を使い、スピーカーをアンプ等の電源ON/OFF時のショックノイズから保護することが可能
  • オーディオ・ビデオ機器の他に、OA機器、産業機器などの設備にも御利用いただいております。


外形寸法図
MD4000L_外観図A0.pdf へのリンク

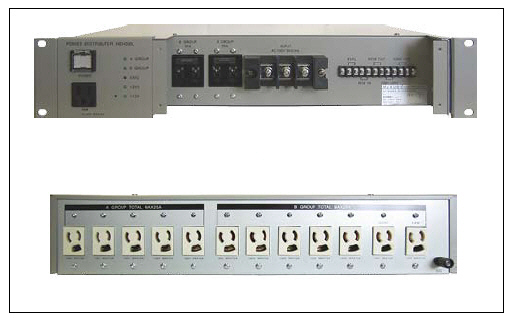

外観
MD4000背面
仕様
 電源電圧  AC100V 50/60Hz
 ACアウトレット
 最大定格電流
 A系統         15A(A系統合計 25A)
 B系統         15A(B系統合計 25A)
 パワーオンタイミング  A系統         パワーオンと同時
 B系統         パワーオン1秒経過後
 B系統(オーディオ)  パワーオン2秒経過後
 パワーオフタイミング  A系統         パワーオフ1秒経過後
 B系統         パワーオフ1秒経過後
 B系統(オーディオ)  パワーオフと同時
 EMG入力端子
 (M3ネジ)
 ブレーク接点入力
 開放時:パワーオフ動作 / 短絡時:ノーマル動作
 短絡最大残留電圧 2.0V以下/電流 2.0〜8mA
 解放最小残留電圧 3.5V以上
 リモート入力端子
 (M3ネジ)
 メーク接点入力
 開放時:パワーオフ動作 / 短絡時:パワーオン動作
 短絡最大残留電圧 2.0V以下/電流 2.0〜8mA
 解放最小残留電圧 3.5V以上
 リモート出力端子
 (M3ネジ)
 子機等外部連動用メーク接点出力
 最大対応負荷     DC24V/2A
 外部電源用DC出力端子
 (M3ネジ)
 24VDC出力 (24V+10% -25%/MAX0.5A)
 12VDC出力 (12V+10% -25%/MAX0.5A)
 本体消費電力  20W
 電源入力(M6ネジ端子台)  単相AC100V
 外形寸法  430(幅)x88(高さ)x435(奥行き)mm
 質量  本体 9.5kg
         ノーマル動作:リモート入力、本体電源スイッチに従う動作
