MD2300/MD2300M
MD2000
MD4000L
弊社サービスのお問い合わせはこちらまで ▼

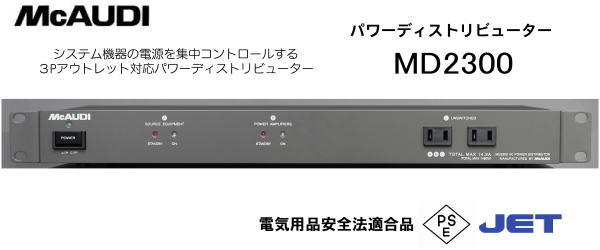

MD2300タイトル

主な特長
本機は電源スイッチに連動するA系統(ソース、コントロール機器用4個)、B系統(パワーアンプ用2個)、非連動(時計、タイマー付き機器用2個、フロントパネルに2個)のACアウトレットを装備して合計14.9Aまでの機器を接続可能

◆ リアパネルは全て2極接地極付ACアウトレット(3P ACアウトレット)採用
◆ 前面パネルにサービスコンセント(2P ACアウトレット)を2個装備

◆ A系統およびB系統のACアウトレットに接続した機器の電源を、本機の電源スイッチ又はリモート端子で 一括してON/OFFが可能です。

◆ A、B系統間のタイムディレイ機能を使い、スピーカーなどを電源ON/OFF時のノイズから保護することが可能
従来はスピーカーなどの保護のために電源スイッチの操作には注意が必要でしたが、本機を使用する ことで簡単にシステム全体の電源ON/OFFが可能になります。

◆ 多様なシステム構成を可能にする、パワーコントロール端子
・システムコントローラー(ユーザー様でご用意ください) からリモートコントロールできます。
・本機を最大10台連結させて一括コントロールできます。(1台を親機、他を子機として使用)
・非常放送時に本機の電源出力を遮断するEMG入力端子を装備しています。
・EMG入力端子は脱着しやすい3.81 mmピッチ端子台プラグコネクタを採用。

◆ 過大電流時に電源を遮断するサーキットブレーカー搭載

◆ MD2300Mモデルは4機能選択型デジタルパワーメーター搭載で、 接続機器の
・電源電圧
・電流
・電力
・力率
が表示出来ます。

◆ EIA19インチ標準ラックマウント金具付(※金具取り外し可)

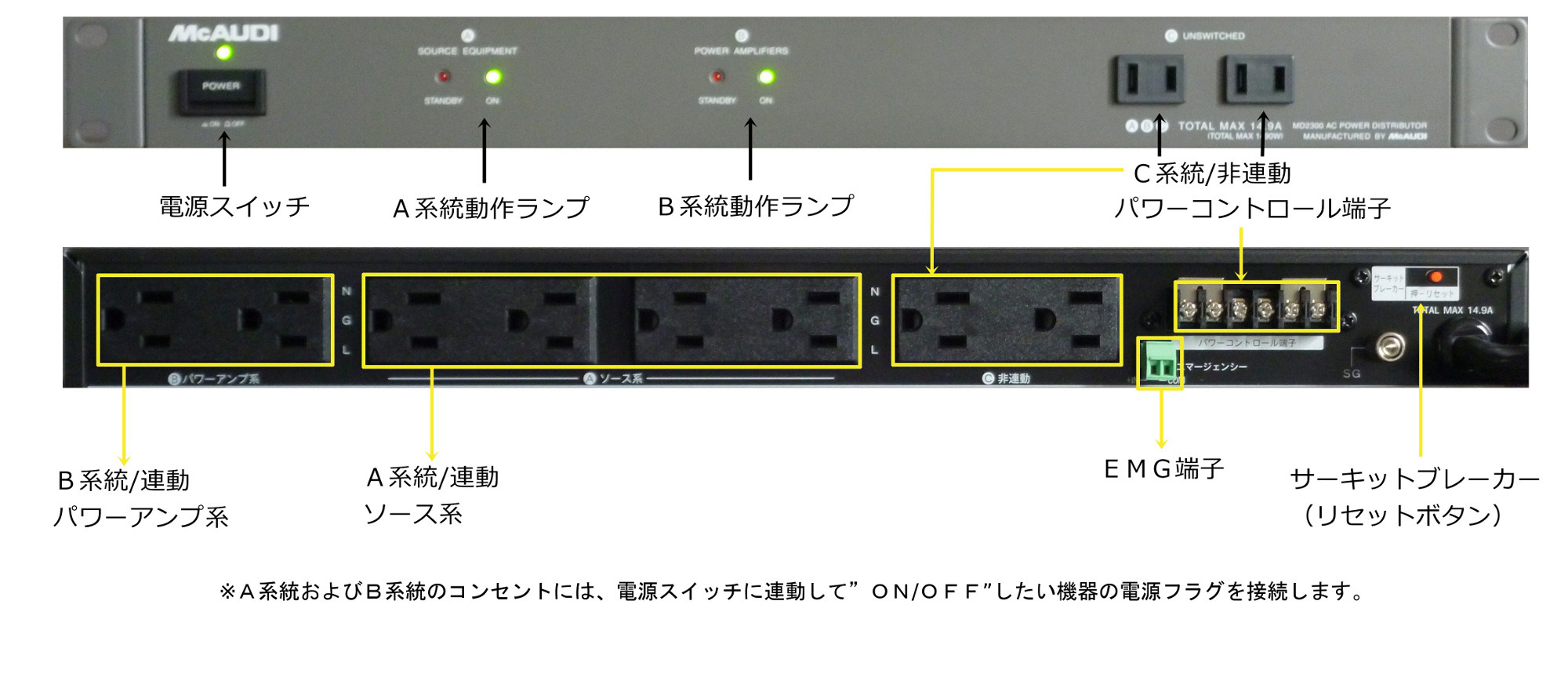

主な各部の説明
MD2300各部の説明
MD2300各部の説明



主な仕様
 ディレイタイム
 A系統・ACアウトレット  電源スイッチに連動
 ターンON時間:0秒
 ターンOFF時間:6秒
 B系統・ACアウトレット  電源スイッチに連動
 ターンON時間:3秒
 ターンOFF時間:0秒
 C系統・ACアウトレット  電源スイッチに非連動
 ターンオフ時間  A系統 約6秒
 B系統 約0秒
 リモートコントロール部(パワーコントロール端子 M3ネジ)
 入力電圧  ON時:3V〜30V(最大35V) 1mA以下
 OFF時:1.0V以下
 出力電圧  ON時:4.0V〜5.0V
 OFF時:0.4V以下
 一般
 最大定格電流  14.9A (A+B+C系統の合計)
 電源電圧  AC100V 50Hz/60Hz
 消費電力  10W
 外形寸法  430(幅)x44(高 さ)x175(奥行き)mm (突起含まず)
 質量  本体 約2.6Kg

※仕様・外観は改善のため予告なく変更することがあります。
