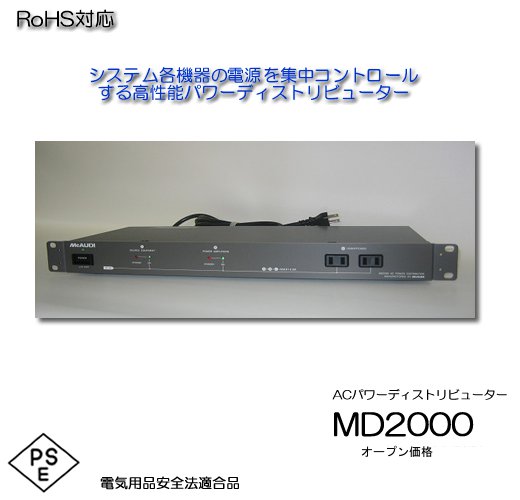

MD2000

主な特徴
  • 電源スイッチに連動するACアウトレットを装備
  •  A系統(ソース、コントロール機器用 9個)
  •  B系統(パワーアンプ用 4個)
  •  非連動(時計、タイマー付き機器用 3個、フロントパネルに2個)
  • 合計14.9Aまでの機器を接続可能
  • A、B系統間のタイムディレイ機能を使い、スピーカーなどを電源ON/OFF時のショックノイズから保護することが可能
  • リモート端子のカスケード接続により本機10台を連動可能
  • 非常放送時(EMG入力端子を解放)、本機に接続した機器への電源供給を遮断
  • 前面パネルにサービスコンセントを2個装備


マニュアルダウンロード
最新版マニュアルダウンロードはこちらから PDFファイル(2011/05/20)

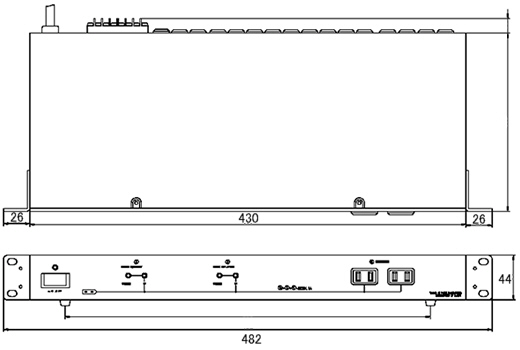

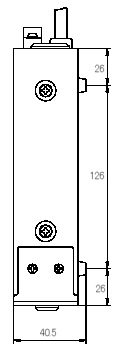

外形寸法
MD2000外形寸法1
MD2000外形寸法2

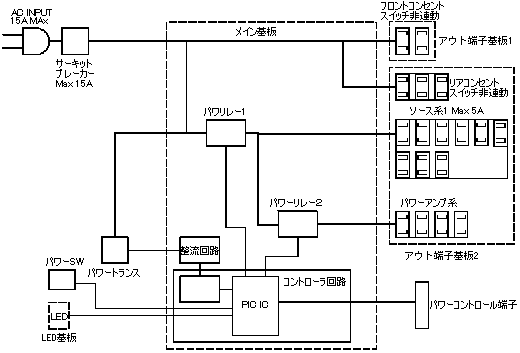

ブロック図
MD2000ブロック図

仕様
 電源電圧  AC100V 50/60Hz
 ACアウトレット

最大定格電流
 A系統 14.9A
 B系統 14.9A
 非連動14.9A
 合計最大14.9A
 パワーオン時間  A系統 約0秒
 B系統 約3秒
 パワーオフ時間  A系統 約6秒
 B系統 約0秒
 EMG入力端子
 (M3ネジ)
 ブレーク接点入力
 開放時:パワーオフ動作 / 短絡時:ノーマル動作
 短絡最大残留電圧 2.0V以下/電流 2.0〜8mA
 解放最小残留電圧 3.5V以上
又は
対コモン端子(PIN-3)で電圧入力(PIN-1)
 0V:パワーオフ動作 / 定格DC入力:ノーマル動作
 最大入力定格電圧 35V
 入力電圧 通常時3V〜30V 非常時1.0V以下
 通常入力電流 1mA以下
 IO端子
 (M3ネジ)
 最大入力定格電圧 35V
 入力電圧 ON時 3V〜30V OFF時 1.0V以下
 通常入力電流 1mA以下
 出力電圧 ON時 4.0V〜5.0V OFF時 0.4V以下
 リモート入力端子
 (M3ネジ)
 メーク接点入力
 開放時:パワーオフ動作 / 短絡時:パワーオン動作
 短絡最大残留電圧 2.0V以下/電流 2.0〜8mA
 解放最小残留電圧 3.5V以上
 子機入力端子
 (M3ネジ)
 メーク接点入力
 開放時:パワーオフ動作 / 短絡時:パワーオン動作
 短絡最大残留電圧 2.0V以下/電流 2.0〜8mA
 解放最小残留電圧 3.5V以上
 本体電源スイッチ出力端子
 (M3ネジ)
 本体電源スイッチON時 コモン端子と短絡
 本体電源スイッチOFF時 解放
 電源  AC100V
 消費電力  10W
 大きさ  482mm(幅)x44mm(高さ)x175mm(奥行き)
 質量  本体 約2.2Kg
ノーマル動作:リモート入力、本体電源スイッチに従う動作
