MD780

弊社サービスのお問い合わせはこちらまで ▼

1.ジッターを極限までに排除するCLOCK RECOVERYデジタル入力回路

2.D/AコンバーターにWolfson Microelectronics社製 WM8740

3.96KHz24bit(USB、OPTICAL)、192KHz24bit(COAXIAL)まで対応

4.USB入力回路をデジタル・アイソレーターでン分離し高品質を実現

5.ヘッドホン・ドライブにオールディスクリート・トランジスタ構成の差動2段、ダーリントンSEPP出力回路を採用
6.電源部に昇圧反転型拘束DC/DCコンバータを採用

7.ローインピーダンスからハイインピーダンスのヘッドホンを余裕でドライブ

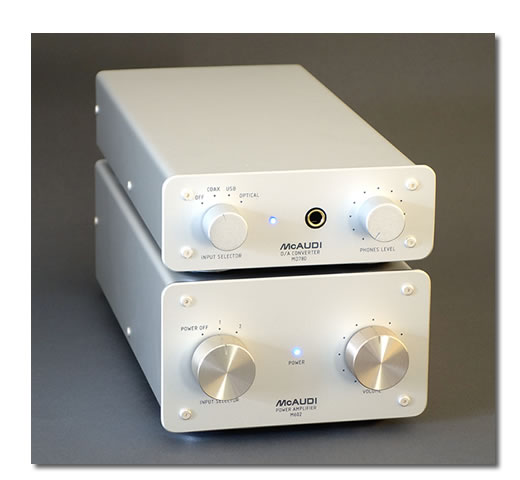

8.パワーアンプM602と幅、奥行き、デザインを合わせてあるためコーディネイト可能です

9.ボディは黒とシルバータイプの2種類からお選びいただけます

MD780黒

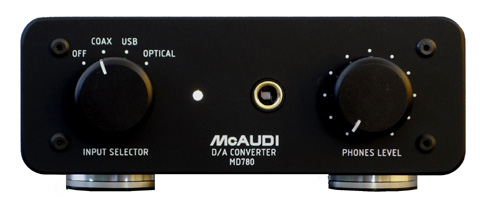

黒タイプ

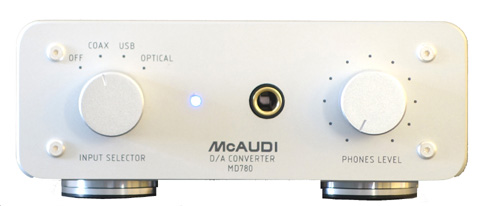

白タイプ

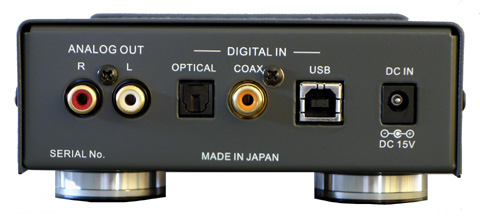

裏面

10.本製品はNHLab.様　タマゴ型スピーカTGAシリーズにて推奨製品となっております。

オーディオ回路にはフィルムコンデンサ、金属皮膜抵抗、MELF抵抗等のオーディオ専用部品を採用し、またアナログ電源部にも電解コンデンサーにオーディオ専用部品を採用することにより、小型アンプながら徹底的な高音質化を実現してます。

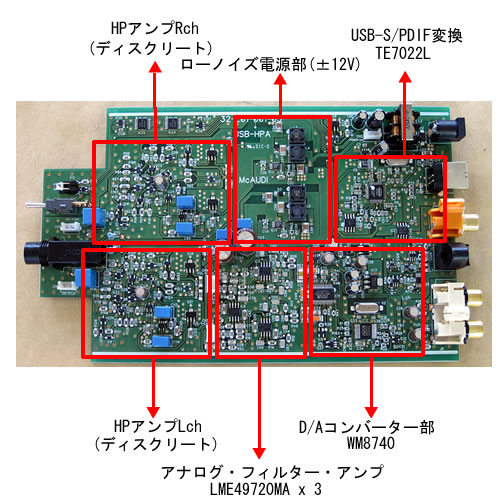

高品質DAC、オペアンプ、ヘッドホンアンプを搭載

DACには据え置き型の高級アンプで使われる英 Wolfson Microelectronics社製のWM8740、電圧増幅部には低ノイズ・低歪率の高品質オペアンプIC Texas Instruments社製LME49720、ヘッドホン出力段は完全ディスクリート(トランジスタ等)で設計し、高音質を最優先した回路を採用しました。これらを正負の高電圧２電源 + DCサーボにより出力のコンデンサを排除した構成とすることで、ヘッドホンを高品質かつパワフルに駆動することが可能となりました。（出力500ｍW以上32Ω負荷997Hz0.01%歪時）また600Ωのハイインピーダンスのヘッドホンにも対応しています。

CDプレーヤー等のオーディオデーターをデジタルのまま入力。内部の高品位DACでアナログ変換することにより、原音に忠実で自然な高音質を実現します。

USBデジタル部からのデジタルオーティオ信号は高速インターフェースにて、DAC部と接続を行いグランド間干渉によるノイズを低減しています。PC側のジッターから分離された高精度なクロックによる正確なD/A変換を実現しました。また、96kHz/24bitのフォーマットに対応することにより、それらの高音質コンテンツの実力をあますところなく再現します。

デジタル入力
サンプリング周波数	32KHz、44.1KHz-48KHz、88.2KHz-96KHz、192KHz ±1%
同軸入力	RCA コネクタ
光入力	光角型コネクタ　192KHz非対応
USB入力	USB-Bコネクタ 88.2KHz、192KHz非対応
USBオーディオ対応OS	Windows XP/Vista/7、MAC OS X10.6.3以降(ドライバー不要)
アナログ出力
アンバランス出力	RCAコネクタ基準出力2.2Vrms
ヘッドホン出力	ジャック出力タイプ(6.3mmホーンジャック)1
対応ヘッドホンインピーダンス
インピーダンス	16～600Ω
アナログ特性(Fs=44.1KHz 0dBFS 24ビット入力において)
周波数特性	10～20KHz(+0/-0.3dB)
歪率(THD+N)	0.0015%以下(997Hz)、0.002%以下(20～20KHz)
S/N比（IHF-A）	113dB以上
ダイナミックレンジ	113dB以上
ジッター耐性	0.3UI(53.1nS)以上　20～20KHzでの歪率に影響を与えません
ヘッドホン出力歪率(THD-N)	0.005%以下(0dBFS、32Ω負荷、100mW)
ヘッドホン最大出力	500mW以上(32Ω負荷、997Hz)
一般
電源	DC15V (ACアダプター)
消費電流	0.65A
外形寸法 (W x H x D)	140 x 55 x 285 mm(突起物を含む)
質量	1310g
AC電源アダプター	AC100V 50/60Hz
電圧	DC15V

※仕様・外観は改善のため予告なく変更することがあります。
