1）電源電圧： ±12V〜±18V
2）標準電圧増幅率： +20dB(非反転増幅時)

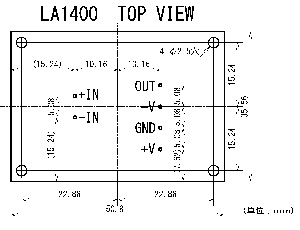

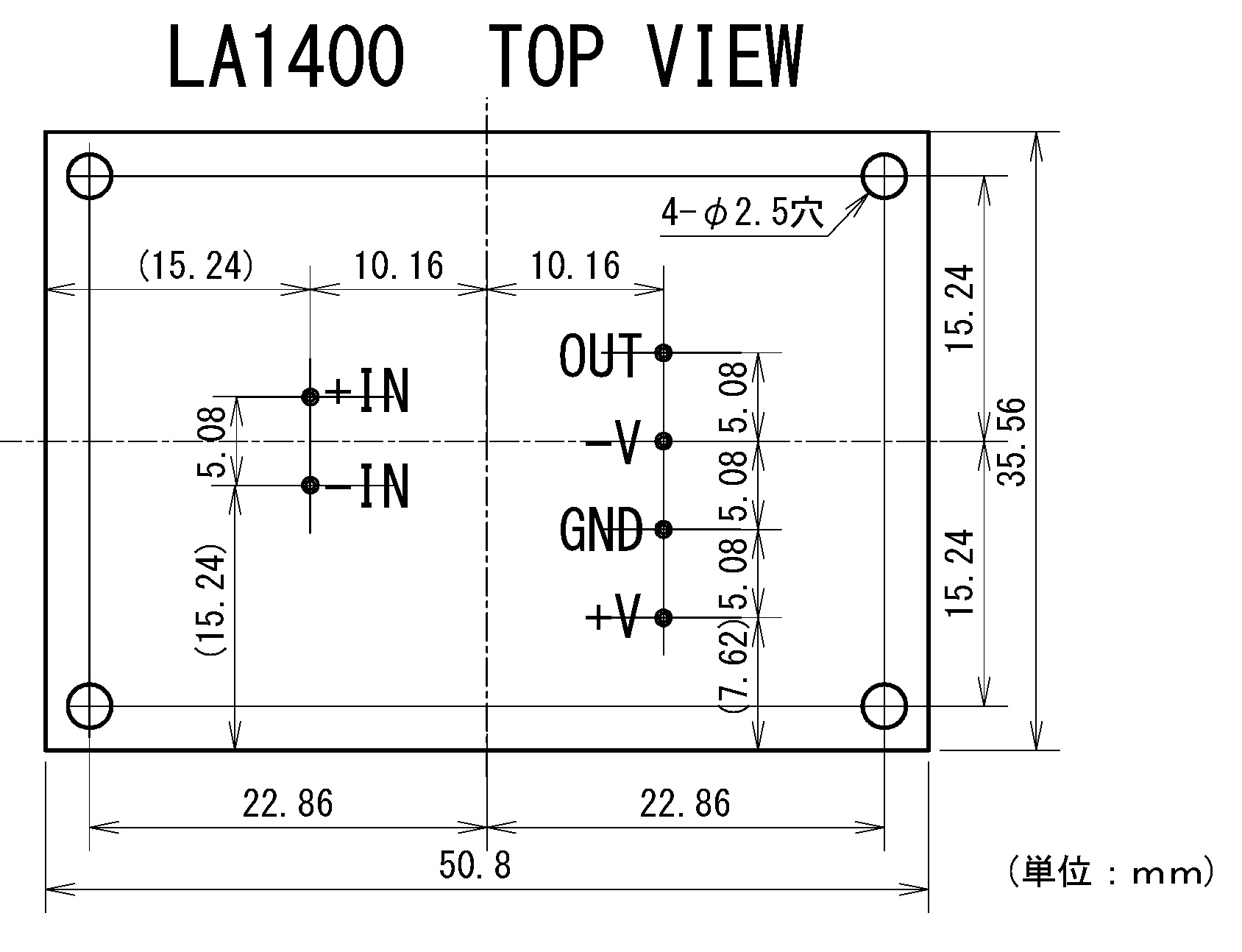

3）寸法およびピンアサイン
端子PIN：直径φ0.9mm
 クリックで拡大 |
|

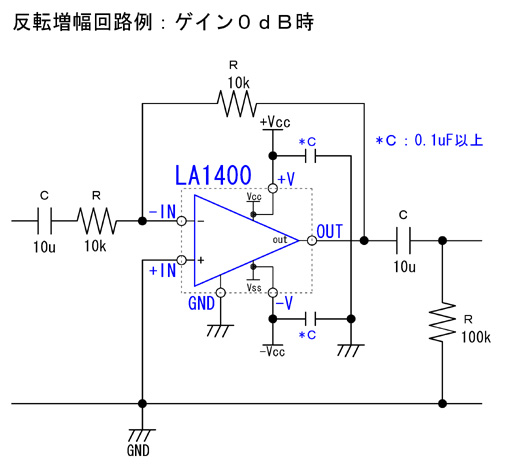

| 1） 非反転増幅時＋６〜＋２０ｄB程度のゲイン設定時、幅広い範囲で一定のNF量になるように設計されています。(反転増幅時は０〜＋６ｄB程度のゲインを推薦します)
|
|
音質に影響しますので、抵抗、コンデンサーは出来るだけ高品質の部品をご使用ください。
○ 直流アンプではありませんのでコンデンサーでカップリングしてください。
オフセット電圧：入力換算で20mV以下
○ コンデンサーは音質の良い、フィルムコンデンサー等をご使用ください。
○ 音質の良い抵抗をご使用ください。
○ アンプモジュールへ供給する電源回路のデカップリング・コンデンサーには、歪みの少ない 音質の良いコンデンサーを端子PIN間近にマウントしてご使用ください。

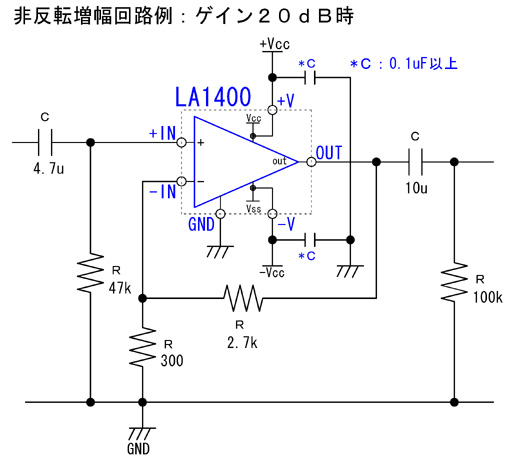

＜代表回路例＞ 電源電圧： +Ｖｃｃ = +12V 〜 +18V , -Ｖｃｃ = -12V 〜 -18V
  |
|
| 一般 |
| 外形寸法 |
50.80mm(W) x 35.56mm(D) x 5mm(H) (突起物を含まず) |
| 質量 |
10g |
※仕様・外観は改善のため予告なく変更することがあります。
